Ipari 3D szkennelés

Egyszerű megoldás, összetett feladatokhoz

Kérjen ajánlatot

Köszönjük. Kollégáink hamarosan felveszik Önnel a kapcsolatot.

Vegye fel velünk a kapcsolatot

Hy610 Silurus

A hajótestet Zeiss T-Scan Hawk típusú lézerszkennerünkkel szkenneltük. A szkenneléshez mintegy 1800 referenciapontot  használtunk fel.

Motorblokk

A motorblokk Zeiss VoluMax CT szkennerrel lett beszkennelve. A piros és kék foltok a motorblokk belsejében feltárják a hibákat, zárványokat és levegőbuborékokat.

Referenciáink

Mi a 3D szkennelés?

A 3D szkennelés a testek térbeli digitalizálását jelenti. Ehhez különböző technológiák és eszközök állnak rendelkezésre, valamint a felhasználásuk is lehet sokoldalú.

Cél

Digitális, méretarányos másolatot készíteni a szkennelt tárgyról.

Technológia

Mindegyik technológia pontokat rögzít a digitális térben, egy kamera segítségével.

Felhasználás

3D nyomtatás, reverse engineering, dokumentációkészítés, módosítás

Mi a 3D szkennelés eredménye?

Egyetlen szkennelésből számtalan lehetőség

A 3D szkennelés után egy úgynevezett mesh jön létre. A mesh egy felületháló, amely a 3D modellt alkotja.
A mesh tartalmazhat textúrát is, amennyiben strukturált fényes vagy fotogrammetriás módszerrel lett elkészítve a modell. A textúrázott mesh később különböző fájlformátumokká alakítható:

​

.obj (a 3D nyomtatásban és 3D grafikában leggyakrabban alkalmazott formátum)

​

.fbx (a videójátékokban és filmekben leggyakrabban alkalmazott formátum)

​

.3ds (építészeti látványtervekben, oktatásban és gyártásban leggyakrabban használt formátum).

​

.stl, amely háromszögekből álló hálót alkot a felületen így azt könnyen kezelhetővé és módosíthatóvá teszi. Ez a leggyakrabban használt 3D formátum,

Mi a 3D szkennelés felhasználása?

Funkcionális megoldások, mérnöki szemlélettel

A szkennelt állományt a későbbiekben fel lehet használni a szkennelt tárgy 3D nyomtatására, átmodellezésére, dokumentáció elkészítésére. Ezekkel rengeteg időt lehet spórolni mind gyártás mind tervezés terén.
A nyers szkenből közvetlenül készíthető 3D nyomtatás, vagy CAD modell,  ami 3D tervező programmal készült digitális modell. Ezt a CAD modellt aztán át lehet alakítani, fejleszteni lehet rajta vagy ellenőrző dokumentációkat lehet készíteni belőle a szkennelt állomány és az eredeti tervek alapján.

3D szkennelési technológiák

Organikus formák digitalizálása

Lézerszkennelés

Méréstechnikailag pontos mesht rögzít, ehhez referenciapontokat használ. Ipari szkenneléshez ajánljuk, textúrát nem rögzít.

Fotogrammetria

Fotókból készít pontfelhőt, szoftver segítségével. Magas minőségű textúrát lehet létrehozni vele, kiválóan alkalmazható struktúrált fényes szkennerekkel. Önmagában nem készít sem mesht, sem textúrát csak fotókat.

Struktúrált fényes szkennelés

A mesh mellé textúrát is rögzít, nincs szüksége referenciapontokra. Nem biztosít méréstechnológiailag pontos modellt.

CT

Az egyetlen szkennelési technológia amely biztosítja a tárgy belsejének feltérképezését is. Ez a technológia is mesht hoz létre, akárcsak a lézerszkennelés, és ez sem biztosít textúrát.

3D szkennelés
zárt mesh készítése
Előkészítés
3D nyomtatásra
3D nyomtatás

3D nyomtatás és 3D szkennelés

Az egyik leggyakoribb felhasználási módja a 3D szkennelésnek a 3D nyomtatás, hiszen a 3D szkennelt fájlból ez azonnal megvalósítható. A 3D szkennelt modell nyomtatás előtt egyszerűen kiegészíthető, módosítható, majd többféle nyomtatási technológiához felhasználható.

Méréstechnológia

Ha a pontosság és a gyorsaság egyaránt fontos

A 3D szkennelés gyorsabb és pontosabb méréstechnológiát biztosít, mely kizárja az emberi hiba lehetőségét.

​

Pontossága okán kiválóan alkalmazható termékek visszamodellezésénél, mely elengedhetetlen a reverse engineeringhez, amely a termékek másolásához és továbbfejlesztéséhez vezető folyamat.

A szkennelés folyamata

  • A szkennelendő tárgy megtisztítása.

  • Csillogó, fényes, fekete vagy áttetsző felület esetén, letörölhető vagy elpárolgó fedőfestékkel való kezelés, amely később nem hagy nyomot.

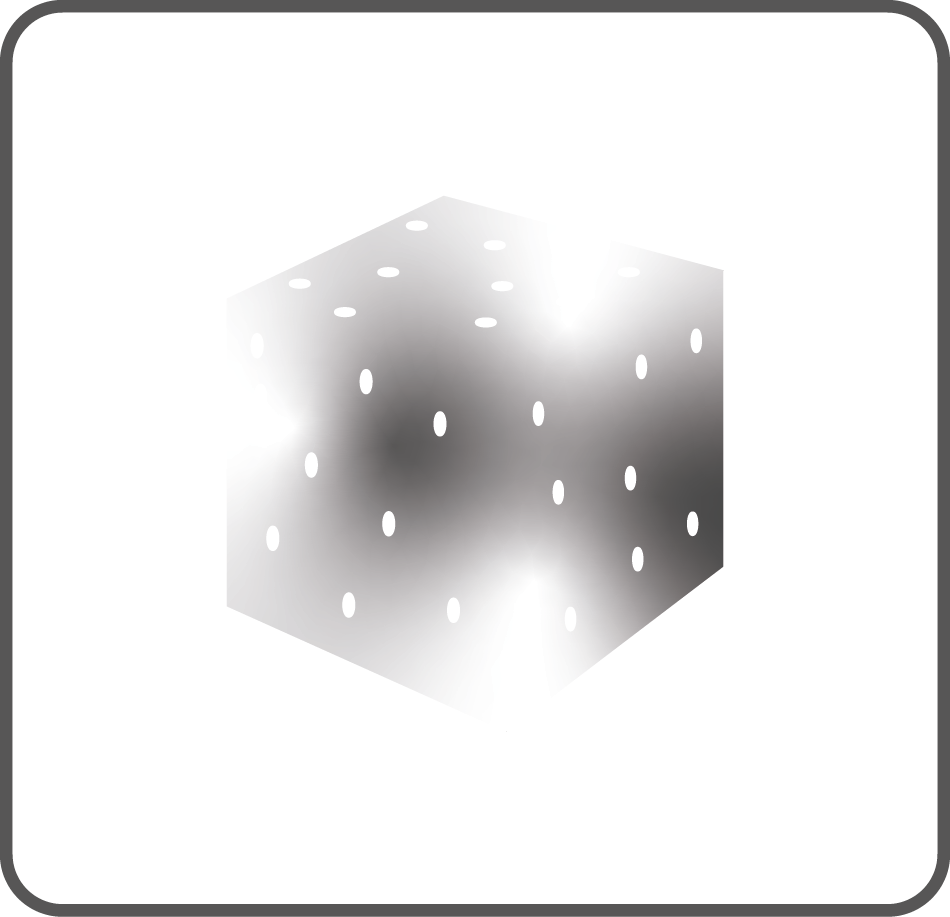

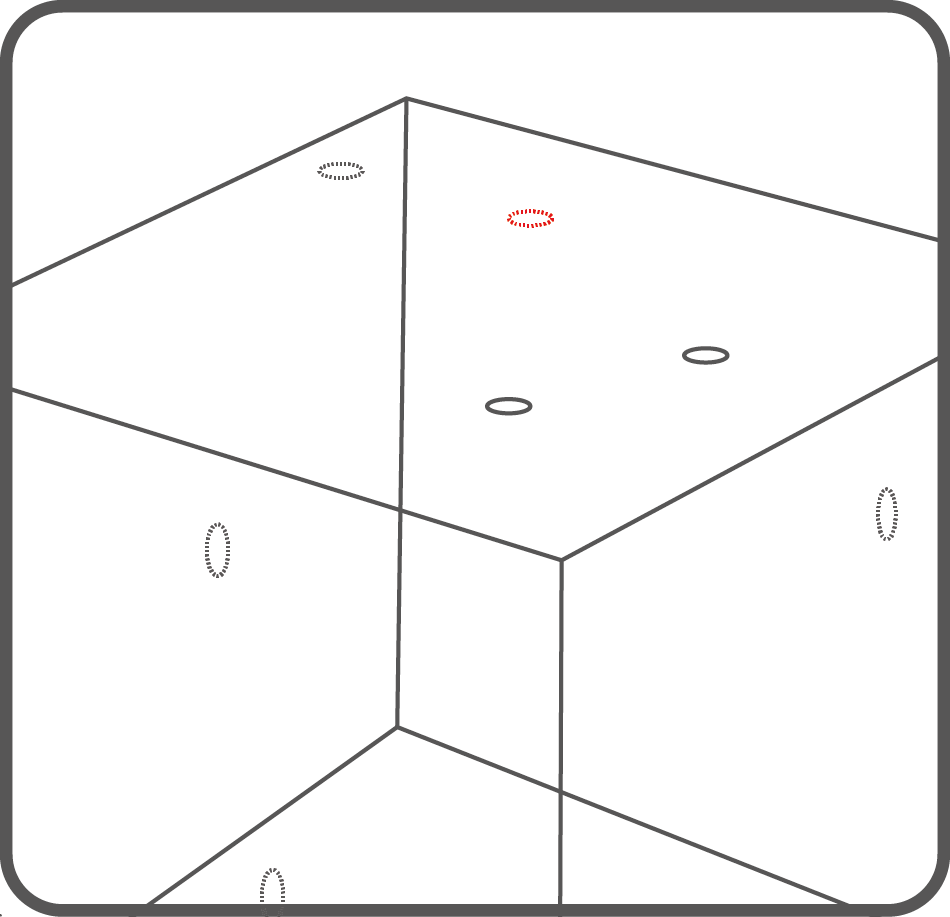

  • A szkenner felveszi a referencia pontokat amik alapján később beazonosítja a szkennelendő tárgy pontos helyét és méretét

  • A szkennelés során elkészül a pontfelhő, amely a szkennelendő tárgy pontos, digitális mása.

  • A pontfelhő átalakítása, szerkeszthető, digitális felületmodellé (mesh).
